单根绝缘电线电缆垂直蔓延试验方法时间：2023-10-27      阅读：

一、适用标准

    GB/T 18380.11-2022 《电缆和光缆在火焰条件下的燃烧试验 第11部分：单根绝缘电线电缆火焰垂直蔓延试验 试验装置》

    GB/T 18380.12-2022 《电缆和光缆在火焰条件下的燃烧试验 第12部分：单根绝缘电线电缆火焰垂直蔓延试验 1kW预混合型火焰试验方法》

二、试验步骤

    1.试样

    试样应是一根长（600±25）mm的电线电缆。

    2.试样处理

    试验前，所有试样应在（23±5） ℃、相对湿度为（50±20）%的条件下处理至少16h。 如果电线电缆表面有涂料或清漆涂层时，试样应在（60±2） ℃温度下放置4h，然后再进行上述处理。

    3.试样安装

    试样应被校直，并用合适的铜丝固定在两个水平的支架上，垂直放置在GB/T 18380.11-2008 中4.2描述的金属罩中间。固定试样的两个水平支架的上支架下缘与下支架上缘之间距离应为（550±5）mm。此外，固定试样时应使 试样下端距离金属罩底面约50mm。 试样垂直轴线应处在金属罩的中间位置（也就是距两侧面150mm，距背面225mm）。

   4.供火

   安全警告，试验时应采取保护措施以预防操作人员免遭下述伤害：a）火灾或爆炸危险；b）烟雾或有毒产物的吸入，尤其是燃烧含卤材料时；c）有毒残渣。

   5.喷灯位置

   点燃喷灯，将燃气和空气调节到推荐的流量。喷灯的位置应使蓝色内锥的尖端正好触及试样表面，接触点距离水平的上支架下缘（475 ± 5）mm，同时喷灯与试样的垂直轴线成（45 ± 2） °的夹角。注：对于扁电缆，火焰接触点应在电缆扁平部分的中部。

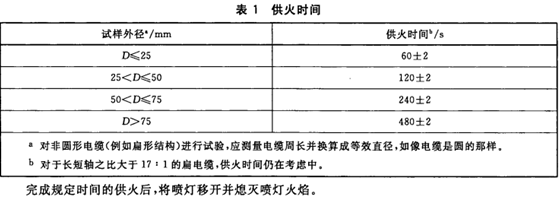

   6.供火时间

三、试验结果评价

    所有的燃烧停止后，应擦净试样。

    如果原来的表面未损坏，则所有擦得掉的烟灰可忽略不计。非金属材料的软化或任何变形也忽略不计。测量上支架下缘与炭化部分上起点之间的距离和上支架下缘与炭化部分下起点之间的距离。精确至毫米。

    上支架下缘与炭化部分上起点之间的距离大于50mm，则电线电缆通过本试验。

    如果燃烧向下延伸至距离上支架下缘大于540mm，应判为不合格。

    如果试验不合格，则应再进行两次试验，如果两次均合格，则认为该电线电缆通过本试验。

四、燃气和空气要求

    1kW标准火焰燃气和空气的流量应为：
    ——在23℃、0.1MPa的条件下以650mL/min ±30 mL/min 的流量供给纯度超过95%的技术级丙烷气体。

    ——在23℃、0.1MPa的条件下以10 L/min ±0.5  L/min的流量供给空气。
