SJ/T 11281-2017 《发光二极管(LED)显示屏测试方法》拼装精度计算公式的局限性时间：2023-11-07      阅读：

LED显示屏是一种用发光二极管按顺序排列而制成的新型成像电子设备也是当前最普遍的室内外信息显示载体。它能够用来显示文字、图形等各种静态信息和动画、视频等各种动态信息，具有亮度高、功耗低、使用寿命长、性能稳定等特点，广泛应用于商业广告、体育比赛、道路交通、信息发布等领域。SJ/T 11141-2017 《发光二极管(LED)显示屏通用规范》和SJ/T 11281-2017 《发光二极管(LED)显示屏测试方法》是现行LED显示屏的行业标准，指导产品生产和检测。

随着LED显示屏技术的快速发展，现在室内LED显示屏已发展出P1.0、P1.2、P1.3、P1.5、P1.6等规格，但是作为LED显示屏检测方法的行业标准SJ/T 11281-2017 《发光二极管(LED)显示屏测试方法》中拼装精度计算公式却存在一定的技术局限性，已经无法满足当前小间距显示屏的需要。

像素中心距相对偏差是测量任意相邻像素之间的中心距，通过公式（1）计算实测中心距和标称值的相对误差。常见的测试原理如图1，像素中心距相对偏差等级见表1。

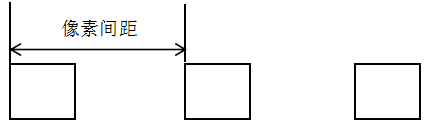

图1 单个LED组成的像素像素间距

公式（1） 像素中心距相对偏差：

J_X：像素中心距相对偏差；Z_C：实测像素中心距，单位为毫米（mm）；Z_B：标称像素中心距，单位为毫米（mm）。

表1 像素中心距相对偏差等级

水平相对错位是测量显示屏在水平方向相邻模块形成的像素上下错位。通过公式（2）计算水平相对错位。水平相对错位等级见表2。

公式（2） 水平相对错位：

C_S：水平相对错位；D_SC：实测水平错位值，单位为毫米（mm）；Z_B：标称像素中心距，单位为毫米（mm）。

表2 水平相对错位等级

垂直相对错位是测量显示屏在垂直方向相邻模块形成的像素左右错位。通过公式（3）计算垂直相对错位。垂直相对错位等级见表3。

公式（3） 垂直相对错位：

C_C：垂直相对错位；D_CC：实测垂直错位值，单位为毫米（mm）；Z_B：标称像素中心距，单位为毫米（mm）。

表3 垂直相对错位等级

  从上述3个公式可以看出，当Z_B标称像素中心距≤2mm时，公式（1）、（2）、（3）失去意义。例：当Z_B标称像素中心距为2mm时，J_X、C_S、C_C等式无意义，与实测结果Z_C、D_SC、D_CC无关；当Z_B标称像素中心距小于2mm时，结果为负值。所以这3个公式在处理标称像素中心距≤2mm时已然不适用。
